ข้อต่อไดอะแฟรมเดี่ยวที่ยืดหยุ่นได้สองขั้นตอน

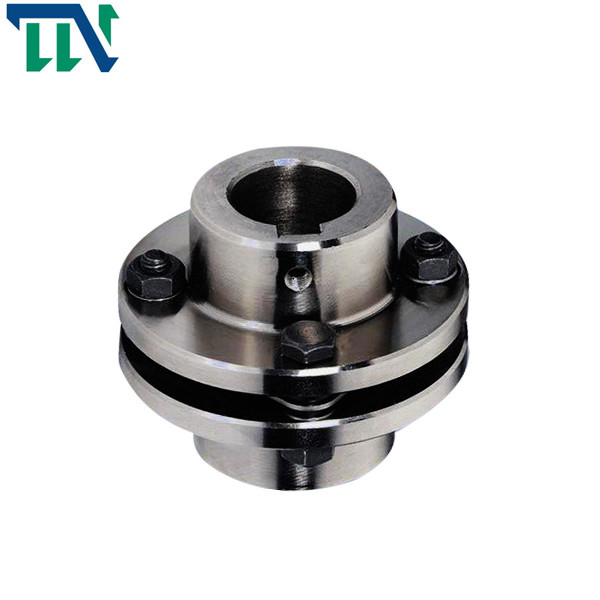

GST อลูมิเนียมอัลลอยด์ Double Step Single Diaphragm Clamp Type Coupling

คุณสมบัติของผลิตภัณฑ์

ข้อต่อเป็นชิ้นส่วนทางกลที่ใช้เชื่อมต่อสองเพลา (เพลาขับและเพลาขับ) ในกลไกต่างๆ เพื่อหมุนเข้าด้วยกันเพื่อส่งแรงบิดในการส่งกำลังด้วยความเร็วสูงและสำหรับงานหนัก คัปปลิ้งบางตัวยังมีฟังก์ชั่นกันกระแทก หน่วง และปรับปรุงประสิทธิภาพไดนามิกของเพลา

ข้อต่อไดอะแฟรมเป็นของข้อต่อแบบยืดหยุ่นของโลหะ ซึ่งเป็นอุปกรณ์ส่งกำลังที่ใช้ไดอะแฟรมยืดหยุ่นของโลหะเป็นองค์ประกอบที่ยืดหยุ่นในการส่งแรงบิดคุณสมบัติหลักของมันคือ: ความจุแรงบิดในการส่งขนาดใหญ่, การเปลี่ยนรูปของไดอะแฟรมเพื่อดูดซับการเยื้องศูนย์ของหน่วย, ไม่มีการเคลื่อนไหวสัมพัทธ์ระหว่างชิ้นส่วน, ไม่สึกหรอ, ไม่มีเสียงรบกวน, อายุการใช้งานลดการสั่นสะเทือนนานและไม่ต้องการการหล่อลื่นความแข็งแบบบิดงอและความเร็ววิกฤตสามารถปรับได้โดยการเปลี่ยนเส้นผ่านศูนย์กลางภายนอกหรือความหนาของผนังของส่วนตรงกลาง ซึ่งจะช่วยปรับปรุงลักษณะการสั่นแบบบิดของตัวเครื่อง

คัปปลิ้งไดอะแฟรมประกอบด้วยไดอะแฟรมอย่างน้อยหนึ่งไดอะแฟรมและปลอกเพลาสองอันไดอะแฟรมถูกยึดเข้ากับบุชชิ่งโดยทั่วไปโดยไม่คลายหรือทำให้เกิดฟันเฟืองระหว่างไดอะแฟรมกับบุชชิ่งผู้ผลิตบางรายเสนอไดอะแฟรมสองตัว ในขณะที่บางตัวมีไดอะแฟรมสามตัว โดยมีส่วนประกอบที่แข็งอยู่ตรงกลางหนึ่งหรือสองชิ้น และทั้งสองด้านติดกับบุชชิ่งความแตกต่างระหว่างคัปปลิ้งไดอะแฟรมเดี่ยวและคัปปลิ้งไดอะแฟรมคู่คือความสามารถในการจัดการกับความเบี่ยงเบนต่างๆเนื่องจากต้องใช้การดัดงอที่ซับซ้อนของไดอะแฟรม การมีเพศสัมพันธ์แบบไดอะแฟรมเดี่ยวจึงไม่เหมาะสำหรับการเยื้องศูนย์กลางคัปปลิ้งไดอะแฟรมคู่สามารถโค้งงอได้หลายทิศทางพร้อมกันเพื่อชดเชยความเยื้องศูนย์

พารามิเตอร์ผลิตภัณฑ์
