รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: GS ซีรีส์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
แบบอย่าง: |
GS ไดอะแฟรมชุดเดียวข้อต่อสกรู |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
โครงสร้าง: |
ข้อต่อสกรูไดอะแฟรม |
ขนาดเจาะ: |
4-38mm |
การรับประกัน: |
12 เดือน |
เส้นผ่านศูนย์กลางภายนอก: |
16-65mm |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
แบบอย่าง: |
GS ไดอะแฟรมชุดเดียวข้อต่อสกรู |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
โครงสร้าง: |
ข้อต่อสกรูไดอะแฟรม |
ขนาดเจาะ: |
4-38mm |
การรับประกัน: |
12 เดือน |
เส้นผ่านศูนย์กลางภายนอก: |
16-65mm |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |

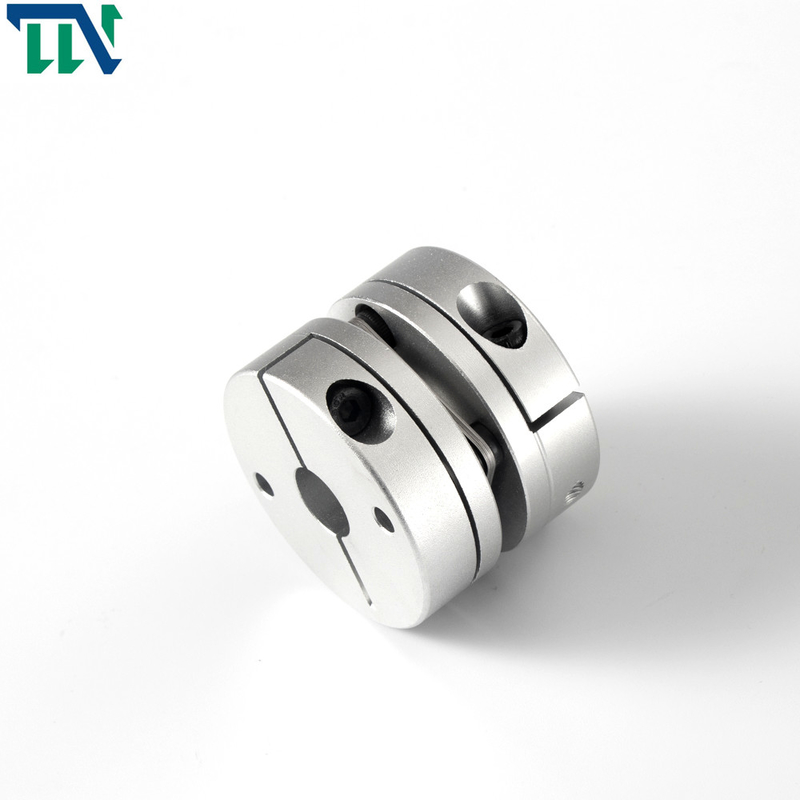

อลูมิเนียมอัลลอยด์ไดอะแฟรมหนีบคัปปลิ้งสำหรับเซอร์โวมอเตอร์
คุณสมบัติของผลิตภัณฑ์
ไดอะแฟรมหลายกลุ่ม (แผ่นสแตนเลส) เชื่อมต่อกับข้อต่อครึ่งตัวสองตัวสลับกันด้วยสลักเกลียวไดอะแฟรมแต่ละกลุ่มประกอบขึ้นจากการทับซ้อนกันหลายชิ้นไดอะแฟรมแบ่งออกเป็นประเภทก้านสูบและทั้งชิ้นที่มีรูปร่างต่างกันคัปปลิ้งไดอะแฟรมชดเชยการกระจัดสัมพัทธ์ของเพลาทั้งสองที่เชื่อมต่อกันโดยการเสียรูปยืดหยุ่นของไดอะแฟรมเป็นข้อต่อแบบยืดหยุ่นที่มีส่วนประกอบแข็งแรงโลหะประสิทธิภาพสูงโดยไม่ต้องใช้น้ำมันหล่อลื่นมีโครงสร้างที่กะทัดรัด ความแข็งแรงสูง อายุการใช้งานยาวนาน ไม่มีการกวาดล้างการหมุน และไม่ได้รับผลกระทบจากอุณหภูมิและมลภาวะของน้ำมันมีคุณสมบัติต้านทานกรด ด่าง และป้องกันการกัดกร่อนเหมาะสำหรับส่งผ่านเพลาในสภาวะการทำงานที่อุณหภูมิสูง ความเร็วสูง และการกัดกร่อนปานกลาง
> ความแข็งแกร่งของแรงบิดสูง สามารถควบคุมการหมุนของเพลาได้อย่างแม่นยำ สามารถทำการควบคุมที่มีความแม่นยำสูง
> ออกแบบมาสำหรับเซอร์โวและสเต็ปปิ้งมอเตอร์
> ไม่มีช่องว่างระหว่างข้อต่อเพลาและปลอก ทั่วไปสำหรับการหมุนบวกและลบ
> ความเฉื่อยต่ำ เหมาะสำหรับการทำงานที่ความเร็วสูง
> ไดอะแฟรมทำจากเหล็กสปริงที่มีความทนทานต่อการล้า
> ด้วยการออกแบบรูกุญแจ วิธีการยึดสกรูตำแหน่ง
พารามิเตอร์ผลิตภัณฑ์
| พารามิเตอร์โมเดล | เส้นผ่านศูนย์กลางรูทั่วไป d1,d2 | ΦD | หลี่ | LF | ส | F | เอ็ม | ขันสกรูให้แน่น |
| (นิวเม็กซิโก) | ||||||||
| GS-19X20 | 3,4,5,6,6.35,7,8 | 19 | 20 | 9.1 | 1.8 | 3.3 | M2.5 | 1 |
| GS-26X26 | 3,4,5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 26 | 11.65 | 2.6 | 3.9 | M3 | 1.5 |
| GS-32X28 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15, | 32 | 28 | 12.25 | 3.5 | 3.85 | M3 | 1.5 |
| GS-34X32 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15,16 | 34 | 32 | 14.25 | 3.5 | 4.85 | M4 | 2.5 |
| GS-39X34.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 34.5 | 14.9 | 4.5 | 5 | M4 | 2.5 |
| GS-44X34.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 44 | 34.5 | 14.9 | 4.5 | 5 | M4 | 2.5 |
| GS-50X46 | 8,9,9525,10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 46 | 20.6 | 4.8 | 6 | M5 | 7 |
| GS-56X45 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 45 | 19.75 | 5.5 | 6.4 | M5 | 7 |
| GS-68X53 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 53 | 23.35 | 6.3 | 7.7 | M6 | 12 |
| GS-82X68 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 68 | 30 | 8 | 9.7 | M8 | 20 |
| พารามิเตอร์โมเดล | พิกัดแรงบิด | ความเยื้องศูนย์ที่อนุญาต | มุมโก่งตัวที่อนุญาต | ส่วนเบี่ยงเบนตามแนวแกนที่อนุญาต | ความเร็วสูงสุด | ความฝืดบิดคงที่ | โมเมนต์ความเฉื่อย | วัสดุของปลอกเพลา | วัสดุของกระสุน | การรักษาพื้นผิว | น้ำหนัก |
| (นิวเม็กซิโก)* | (มม.)* | (°)* | (มม.)* | rpm | (NM/ราด) | (กก.ม2) | (ช) | ||||
| GS-19X20 | 1 | 0.1 | 1 | ±0.09 | 1000 | 220 | 6.7x10-6 | อลูมิเนียมอัลลอยด์ความแข็งแรงสูง | SUS 3 0 4 เหล็กสปริง | ทรีทเม้นท์อโนไดซ์ | 11 |
| GS-26X26 | 1.5 | 0.1 | 1 | ±0.14 | 11000 | 1125 | 2.2x10-6 | 28 | |||
| GS-32x28 | 2 | 0.1 | 1 | ±0.18 | 11000 | 21000 | 7.1x10-6 | 46 | |||
| GS-34X32 | 3 | 0.1 | 1 | ±0.18 | 11000 | 2250 | 8.0x10-6 | 55 | |||
| GS-39X34.5 | 6 | 0.1 | 1 | ±0.23 | 11000 | 3900 | 2.2x10-5 | 81 | |||
| GS-44X34.5 | 9 | 0.1 | 1 | ±0.27 | 11000 | 4500 | 2.8x10-5 | 99 | |||
| GS-55X46 | 18 | 0.1 | 1 | ±0.30 | 11000 | 6500 | 2.5x10-5 | 135 | |||
| GS-56X45 | 25 | 0.1 | 1 | ±0.36 | 11000 | 12900 | 1.2x10-4 | 217 | |||
| GS-68X53 | 60 | 0.1 | 1 | ±0.4 | 9000 | 25800 | 1.5x10-4 | 348 | |||
| GS-82X68 | 100 | 0.1 | 1 | ±0.5 | 8000 | 38700 | 1.8x10-5 | 689 |
