รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: GLseries
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
แบบอย่าง: |

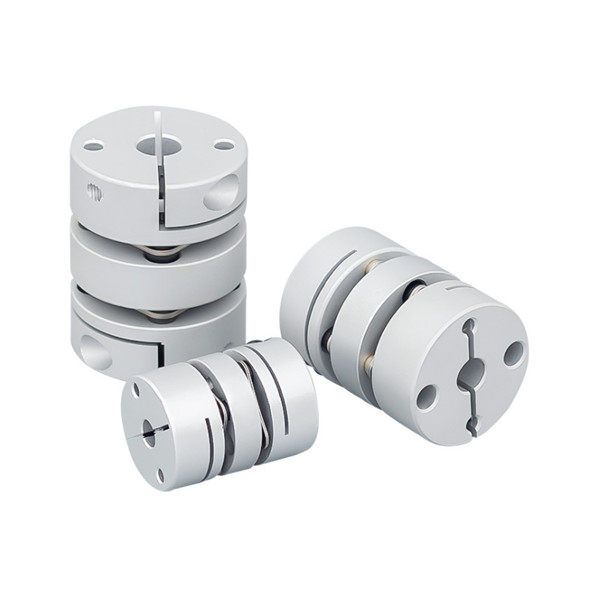

GL ไดอะแฟรมหนีบคัปปลิ้งคู่ |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
โครงสร้าง: |
ไดอะแฟรมหนีบคู่ |
ขนาดเจาะ: |
19-82mm |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
แบบอย่าง: |
GL ไดอะแฟรมหนีบคัปปลิ้งคู่ |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
โครงสร้าง: |
ไดอะแฟรมหนีบคู่ |
ขนาดเจาะ: |
19-82mm |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
คุณสมบัติของผลิตภัณฑ์
ไดอะแฟรมคัปปลิ้งมีโครงสร้าง 7 แบบ ช่วงแรงบิดในการส่งคัปปลิ้งที่เล็กที่สุดเริ่มต้นที่ 10Nm และช่วงแรงบิดในการส่งคัปปลิ้งที่ใหญ่ที่สุดสามารถเข้าถึง 8100000Nm เนื่องจากไดอะแฟรมมี 6 มุม 8 มุมหรือรูปร่างมากกว่าหรือ 10 มุม ดังนั้นการส่งแรงบิด มีความสม่ำเสมอมาก อุณหภูมิแวดล้อมที่ใช้ได้ตั้งแต่ -20 ℃ ถึงอย่างน้อย +280 ℃ และเหมาะสำหรับการใช้วัสดุพิเศษ
> ความแข็งแกร่งของแรงบิดสูง สามารถควบคุมการหมุนของเพลาได้อย่างแม่นยำ สามารถทำการควบคุมที่มีความแม่นยำสูง
> ออกแบบมาสำหรับเซอร์โวและสเต็ปปิ้งมอเตอร์
> ไม่มีช่องว่างระหว่างข้อต่อเพลาและปลอก ทั่วไปสำหรับการหมุนบวกและลบ
> ความเฉื่อยต่ำ เหมาะสำหรับการทำงานที่ความเร็วสูง
> ไดอะแฟรมทำจากเหล็กสปริงที่มีความทนทานต่อการล้า
> วิธีการขันสกรูยึด
พารามิเตอร์ผลิตภัณฑ์
| พารามิเตอร์โมเดล | เส้นผ่านศูนย์กลางรูทั่วไป d1,d2 | ΦD | หลี่ | LF | LP | d3 | ส | F | เอ็ม | ขันสกรูให้แน่น (นิวเม็กซิโก) |
| GL-19X27 | 3,4,5,6,6.35,7,8 | 19 | 27 | 9.1 | 5.2 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| GL-26X35 | 5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 35 | 11.65 | 6.5 | Φ12.5 | 2.6 | 3.9 | M3 | 1.5 |
| GL-32X41 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15, | 32 | 45 | 12.25 | 9.5 | Φ15 | 3.5 | 3.85 | M3 | 1.5 |
| GL-34X45 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15,16 | 34 | 45 | 14.25 | 9.5 | Φ16 | 4.5 | 4.85 | M4 | 2.5 |
| GL-39X50 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 50 | 14.9 | 11.2 | Φ9.3 | 4.5 | 5 | M4 | 2.5 |
| GL-44X50 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22 | 44 | 50 | 14.9 | 11.2 | Φ2.5 | 4.5 | 5 | M4 | 2.5 |
| GL-50X63 |
8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 ,22,24,25 |
50 | 63 | 20.6 | 12.5 | Φ23 | 4.8 | 6 | M5 | 7 |
| GL-56X64 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 64 | 19.75 | 13.5 | Φ2.5 | 5.5 | 6.4 | M5 | 7 |
| GL-68X75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23.35 | 15.7 | Φ38.3 | 6.3 | 7.7 | M6 | 12 |
| GL-82X98 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 98 | 30 | 22 | Φ45.5 | 8 | 9.7 | M8 | 20 |
| พารามิเตอร์โมเดล | พิกัดแรงบิด (นิวเม็กซิโก)* |
ความเยื้องศูนย์ที่อนุญาต (มม.)* |
มุมโก่งตัวที่อนุญาต (°)* |
ส่วนเบี่ยงเบนตามแนวแกนที่อนุญาต (มม.)* |
ความเร็วสูงสุด rpm |
ความฝืดบิดคงที่ (NM/ราด) |
โมเมนต์ความเฉื่อย (กก.ม2) |
วัสดุของปลอกเพลา | วัสดุของกระสุน | การรักษาพื้นผิว | น้ำหนัก (ช) |
| GL-19X27 | 1 | 0.12 | 1.5 | ±0.18 | 10000 | 170 | 9.1x10-7 |
|
SUS304 เหล็กสปริง |
ทรีทเม้นท์อโนไดซ์ | 14.6 |
| GL-26X35 | 1.5 | 0.15 | 1.5 | ±0.3 | 10000 | 820 | 3.0x10-6 | 37 | |||
| GL-32X41 | 2 | 0.17 | 1.5 | ±0.36 | 10000 | 1750 | 1.0x10-5 | 67 | |||
| GL-34X45 | 3 | 0.17 | 1.5 | ±0.36 | 10000 | พ.ศ. 2403 | 1.1x10-5 | 77 | |||
| GL-39X50 | 6 | 0.22 | 1.5 | ±0.45 | 10000 | 2860 | 3.0x10-5 | 118 | |||
| GL-44X50 | 9 | 0.22 | 1.5 | ±0.54 | 10000 | 3300 | 3.8x10-5 | 144 | |||
| GL-50X63 | 18 | 0.1 | 1.5 | ±0.54 | 10000 | 3300 | 3.0x10-5 | 235 | |||
| GL-56X64 | 25 | 0.27 | 1.5 | ±0.72 | 10000 | 9480 | 1.6x10-4 | 318 | |||
| GL-68X75 | 60 | 0.31 | 1.5 | ±0.8 | 9000 | 19000 | 2.0x10-4 | 492 | |||
| GL-82X98 | 100 | 0.55 | 1.5 | ±0.8 | 8000 | 28450 | 2.5x10-4 | 1013 |
