รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: GSTS ซีรีส์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
แบบอย่าง: |
GS ไดอะแฟรมชุดเดียวข้อต่อสกรู |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
โครงสร้าง: |
ข้อต่อสกรูไดอะแฟรม |
ขนาดเจาะ: |
4-38mm |
การรับประกัน: |
12 เดือน |
เส้นผ่านศูนย์กลางภายนอก: |
16-65mm |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
แบบอย่าง: |
GS ไดอะแฟรมชุดเดียวข้อต่อสกรู |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
โครงสร้าง: |
ข้อต่อสกรูไดอะแฟรม |
ขนาดเจาะ: |
4-38mm |
การรับประกัน: |
12 เดือน |
เส้นผ่านศูนย์กลางภายนอก: |
16-65mm |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |

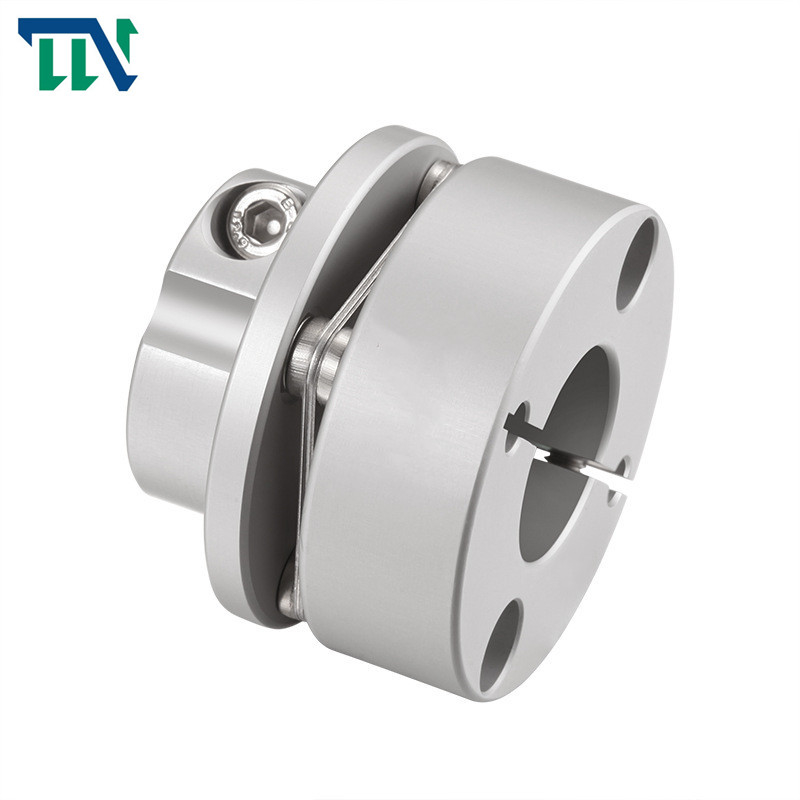

GSTS อะลูมินัมอัลลอยขั้นตอนเดียวไดอะแฟรมแคลมป์ชนิดคัปปลิ้ง
คุณสมบัติของผลิตภัณฑ์
คัปปลิ้งเพลาเอ็นโค้ดเดอร์ไดอะแฟรมเดี่ยวหรือคัปปลิ้งเพลาสปริงโดยไม่ต้องหล่อลื่นและบำรุงรักษาตามปกติสามารถตรวจจับสถานะคัปปลิ้งได้โดยไม่ต้องถอดประกอบนอกจากนี้ ในระหว่างการทำงานของอุปกรณ์ สามารถใช้ไฟแฟลชเพื่อตรวจสอบไดอะแฟรม แรงบิดสูง การหมุนเป็นศูนย์ถ้าการติดตั้งถูกต้อง คัปปลิ้งจะไม่เสียหายตลอดชีวิต อายุการใช้งานยาวนานไม่จำกัดไม่มีชิ้นส่วนสึกหรอ แต่ใช้ในสภาพการทำงานที่สมบุกสมบันทุกประเภทหากข้อผิดพลาดออฟเซ็ตอยู่ภายในช่วงที่กำหนด คัปปลิ้งจะมีอายุการใช้งานเท่ากับอุปกรณ์การออกแบบการทำงานที่ปลอดภัยของแรงบิดสูงสุด แรงบิดสูงสุดคือ 2 เท่าของแรงบิดที่กำหนด
เป็นที่น่าสังเกตว่าเนื่องจากความแข็งแรงทนทานของไดอะแฟรมคัปปลิ้ง หากส่วนเบี่ยงเบนระหว่างเพลาทั้งสองมีขนาดใหญ่เกินไปเมื่อติดตั้งอุปกรณ์ คัปปลิ้งไดอะแฟรมจะทำให้เกิดความเค้นในแนวแกนมากบนตลับลูกปืนกันรุนบนเพลาดังนั้นจึงเป็นเรื่องสำคัญมากสำหรับการใช้ข้อต่อไดอะแฟรม โดยเฉพาะอย่างยิ่งในโอกาสที่มีความเร็วสูง เพื่อให้กลุ่มไดอะแฟรมมีความสามารถในการนำทางและกำหนดตำแหน่งที่แน่นอน
คัปปลิ้งไดอะแฟรมเหมาะสำหรับการส่งกำลังเพลาในอุณหภูมิสูง ความเร็วสูง และสภาพการทำงานปานกลางที่กัดกร่อน เช่น ปั๊มน้ำ (โดยเฉพาะกำลังแรงสูง ปั๊มเคมี) พัดลม คอมเพรสเซอร์ เครื่องจักรไฮดรอลิก เครื่องจักรปิโตรเลียม เครื่องจักรการพิมพ์ เครื่องจักรสิ่งทอ เคมี เครื่องจักร เครื่องจักรเหมืองแร่ เครื่องจักรโลหะ การบิน (เฮลิคอปเตอร์) ระบบส่งกำลังความเร็วสูงของกองทัพเรือ กังหันไอน้ำ ระบบส่งกำลังทางกลกำลังลูกสูบ ยานพาหนะตีนตะขาบ และเครื่องกำเนิดไฟฟ้าตั้งระบบส่งกำลังทางกลความเร็วสูง กำลังสูง ผ่านสมดุลไดนามิก ภายหลังนำไปใช้กับเพลาส่งกำลังความเร็วสูงกลายเป็นเรื่องธรรมดามากขึ้น
เมื่อเทียบกับคัปปลิ้งเกียร์ คัปปลิ้งไดอะแฟรมไม่มีการเลื่อนสัมพัทธ์ ไม่ต้องการการหล่อลื่น การซีล ไม่มีเสียงรบกวน โดยทั่วไปไม่ต้องการการบำรุงรักษา ง่ายต่อการผลิต และสามารถเปลี่ยนคัปปลิ้งเกียร์บางส่วนได้ไดอะแฟรมคัปปลิ้งมีการใช้กันอย่างแพร่หลายในประเทศอุตสาหกรรมทั่วโลกในประเทศของฉัน มาตรฐานอุตสาหกรรมเครื่องจักรได้รับการกำหนดและแก้ไขให้เป็นมาตรฐานอุตสาหกรรมใหม่: JB/T 9147-1999 (แทนที่ ZB/T J19022-90) ความสัมพันธ์ของข้อต่อระหว่างแรงบิด
พารามิเตอร์ผลิตภัณฑ์
| พารามิเตอร์โมเดล | เส้นผ่านศูนย์กลางรูทั่วไป d1 | เส้นผ่านศูนย์กลางรูทั่วไป d2 | ดี | ΦN | หลี่ | LF1 | LF | ส | เอ็ม | ขันสกรูให้แน่น (นิวเม็กซิโก) |
||
| เล็กที่สุด | ขีดสุด | เล็กที่สุด | ขีดสุด | |||||||||
| GSTS-34x29.9 | 5 | 12 | 5 | 15 | 34 | 21.6 | 29.9 | 12.15 | 14.25 | 3.5 | M3 | 1.5 |
| GSTS-39x34.5 | 6 | 15 | 6 | 19 | 39 | 25 | 34.5 | 15.15 | 14.9 | 4.5 | M4 | 2.5 |
| GSTS-44x34.5 | 6 | 18 | 6 | 22 | 44 | 29.6 | 34.5 | 15.15 | 14.9 | 4.5 | M4 | 2.5 |
| GSTS-56x45.1 | 8 | 24 | 8 | 32 | 56 | 38 | 45.1 | 19.90 | 19.75 | 5.5 | M5 | 7 |
| GSTS-68x53.6 | 10 | 30 | 10 | 38 | 68 | 46 | 53.6 | 24 | 23.35 | 6.3 | M6 | 12 |
| GSTS-82x68.1 | 16 | 38 | 16 | 45 | 82 | 56 | 68.1 | 30.15 | 30 | 8 | M8 | 20 |
| พารามิเตอร์โมเดล | พิกัดแรงบิด (นิวเม็กซิโก)* |
ความเยื้องศูนย์ที่อนุญาต (มม.)* |
มุมโก่งตัวที่อนุญาต (°)* |
ส่วนเบี่ยงเบนตามแนวแกนที่อนุญาต (มม.)* |
ความเร็วสูงสุด rpm |
ความฝืดบิดคงที่ (NM/ราด) |
โมเมนต์ความเฉื่อย (กก.ม2) |
วัสดุของปลอกเพลา | วัสดุของกระสุน | การรักษาพื้นผิว | น้ำหนัก (ช) |
| GSTS-34x29.9 | 3 | 0.02 | 1 | ±0.20 | 10000 | 2000 | 6.01x10-5 | อลูมิเนียมอัลลอยด์ความแข็งแรงสูง | SUS 3 0 4 เหล็กสปริง | ทรีทเม้นท์อโนไดซ์ | 38 |
| GSTS-39x34.5 | 6 | 0.02 | 1 | ±0.25 | 10000 | 4500 | 1.49x10-5 | 69 | |||
| GSTS-44x34.5 | 9 | 0.02 | 1 | ±0.30 | 10000 | 5200 | 2.25x10-5 | 84 | |||
| GSTS-56x45.1 | 25 | 0.02 | 1 | ±0.40 | 10000 | 11000 | 7.23x10-5 | 184 | |||
| GSTS-68x53.6 | 60 | 0.02 | 1 | ±0.45 | 10000 | 19000 | 2.02x10-4 | 235 | |||
| GSTS-82x68.1 | 100 | 0.02 | 1 | ±0.55 | 10000 | 22000 | 5.95x10-4 | 598 |
