รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: GB ซีรีส์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน

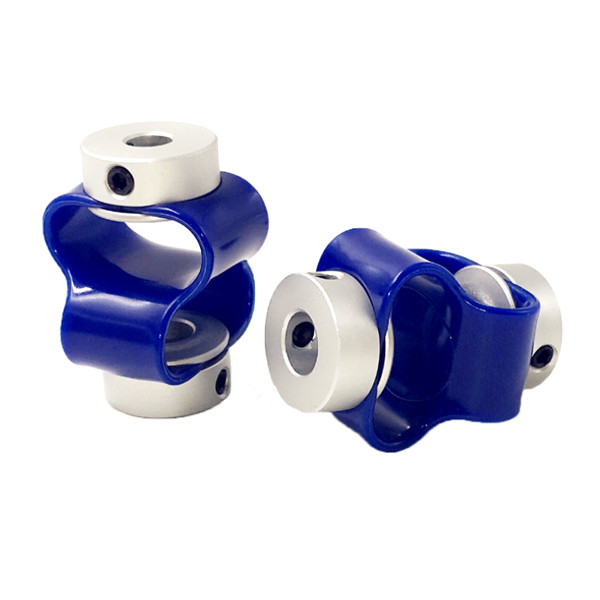

แบบอย่าง: |
GB 8 แบบอักษรเฉพาะตัวเข้ารหัส |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
โครงสร้าง: |
8 ฟอนต์เฉพาะตัวเข้ารหัส |
ขนาดเจาะ: |
34-82mm |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
แบบอย่าง: |
GB 8 แบบอักษรเฉพาะตัวเข้ารหัส |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
โครงสร้าง: |
8 ฟอนต์เฉพาะตัวเข้ารหัส |
ขนาดเจาะ: |
34-82mm |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
คุณสมบัติของผลิตภัณฑ์
ข้อต่อไดอะแฟรมโลหะ: เหมาะสำหรับเซอร์โวมอเตอร์, ตัวเข้ารหัส, ตัวลดดาวเคราะห์, บอลสกรู, คอมเพรสเซอร์, เครื่องผสม, เครื่องจักรทำกระดาษ, หุ่นยนต์และอุปกรณ์ทางกลอื่นๆข้อต่อดอกพลัม: เหมาะสำหรับตัวเข้ารหัส, ระบบเซอร์โว, แกนหมุนของมอเตอร์, เครื่องจักรบรรจุภัณฑ์, ไดรฟ์เครื่องมือกล, ปั๊มและเครื่องจักรอื่นๆข้อต่อสูบลม: เหมาะสำหรับตัวเข้ารหัส, เครื่องมือเครื่อง CNC, ระบบกำหนดตำแหน่ง, บอลสกรู, แผ่นสร้างดัชนีและตัวลดเกียร์ของดาวเคราะห์ข้อต่อแบบสปริง: เหมาะสำหรับตัวเข้ารหัสแบบโรตารี่ สเต็ปปิ้งมอเตอร์ แกนสกรู ฯลฯ คัปปลิ้งแบบขนาน: เหมาะสำหรับการเชื่อมต่อของสเต็ปปิ้งมอเตอร์ ตัวเข้ารหัส แกนสกรู ฯลฯ. คัปปลิ้งตัวเลื่อนแบบกากบาท: เหมาะสำหรับมาตรวัดความเร็วรอบ ตัวเข้ารหัส แกนสกรู เครื่องมือกล และ เครื่องจักรอื่นๆคัปปลิ้งอเนกประสงค์ คัปปลิ้งแข็ง
>ออกแบบมาสำหรับตัวเข้ารหัส
>มีความยืดหยุ่นดีไม่หักง่าย
>อีลาสโตเมอร์ทำจากโพลียูรีเทน ทนต่อน้ำมันและการเกิดออกซิเดชัน
พารามิเตอร์ผลิตภัณฑ์
| พารามิเตอร์โมเดล | เส้นผ่านศูนย์กลางรูทั่วไป d1,d2 | ΦD | หลี่ | LP | ส | F | เอ็ม | ขันสกรูให้แน่น (นิวเม็กซิโก) |
| GB-15X24 | 3,4,5,6,6.35,7,8 | 15 | 24 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-15x32 | 3,4,5,6,6.35,7,8 | 15 | 32 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-18x28 | 4,5,6,6.35,7,8,9,10 | 18 | 28 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| GB-18x38 | 4,5,6,6.35,7,8,9,10 | 18 | 38 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| พารามิเตอร์โมเดล | พิกัดแรงบิด (นิวเม็กซิโก)* |
ความเยื้องศูนย์ที่อนุญาต (มม.)* |
มุมโก่งตัวที่อนุญาต (°)* |
ส่วนเบี่ยงเบนตามแนวแกนที่อนุญาต (มม.)* |
ความเร็วสูงสุด rpm |
ความฝืดบิดคงที่ (NM/ราด) |
โมเมนต์ความเฉื่อย (กก.ม2) |
วัสดุของปลอกเพลา | วัสดุของกระสุน | การรักษาพื้นผิว | น้ำหนัก (ช) |
| GB-15X24 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | อลูมิเนียมอัลลอยด์ความแข็งแรงสูง | PU |
ทรีทเม้นท์อโนไดซ์ |
8 |
| GB-15X32 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | 8 | |||
| GB-18X28 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 | |||
| GB-18X38 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 |
