รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: ซีรี่ส์ GLD
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
แบบอย่าง: |

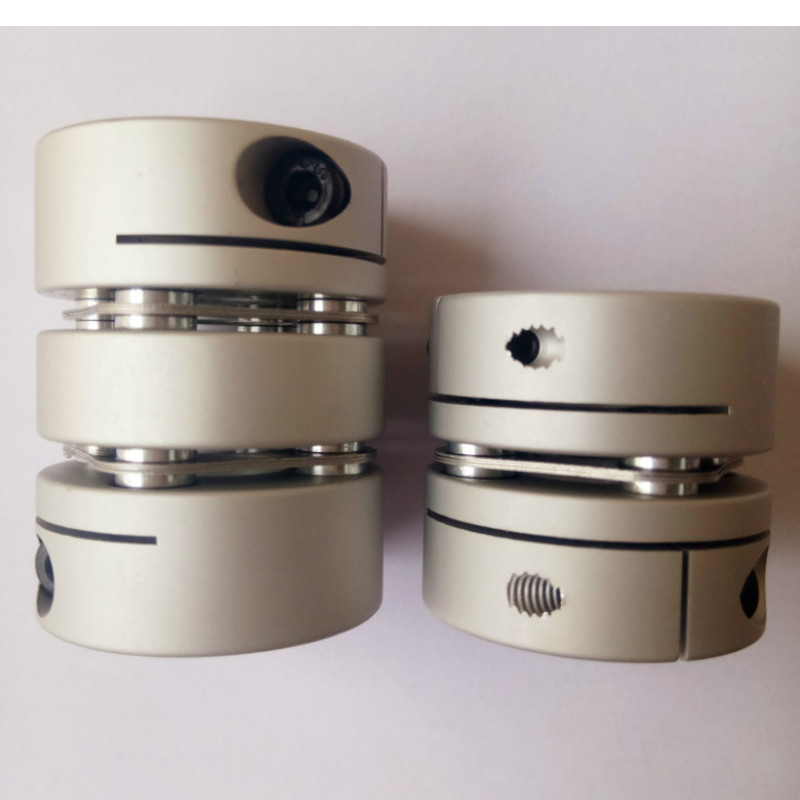

GLD คัปปลิ้งแคลมป์ไดอะแฟรมคู่แบบสั้นโลหะผสมอะลูมิเนียม |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
โครงสร้าง: |
ประเภทแคลมป์ไดอะแฟรมคู่ขั้นเดียว |
ขนาดเจาะ: |
19-82mm |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
แบบอย่าง: |
GLD คัปปลิ้งแคลมป์ไดอะแฟรมคู่แบบสั้นโลหะผสมอะลูมิเนียม |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
โครงสร้าง: |
ประเภทแคลมป์ไดอะแฟรมคู่ขั้นเดียว |
ขนาดเจาะ: |
19-82mm |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
คุณสมบัติของผลิตภัณฑ์
คุณสมบัติของไดอะแฟรมคัปปลิ้ง
1. โครงสร้างเรียบง่าย ปริมาตรน้อย และการถอดประกอบสะดวกข้อต่อไดอะแฟรมของโครงสร้างประเภทเพลากลางสามารถถอดประกอบได้โดยไม่ต้องเคลื่อนย้ายเครื่อง
2. ข้อต่อไดอะแฟรมโลหะสามารถส่งแรงบิดที่มากขึ้น สามารถดูดซับมุม การเบี่ยงเบนตามแนวแกนและแนวรัศมีที่เกิดขึ้นเมื่อติดตั้งเพลาทั้งสองได้อย่างมีประสิทธิภาพ มีลักษณะเฉพาะของความแม่นยำสูงและช่องว่างเป็นศูนย์ และใช้กันอย่างแพร่หลายในโอกาสการส่งผ่านที่มีความแม่นยำสูง , เช่นอุปกรณ์การผลิตอิเล็กทรอนิกส์ที่มีความแม่นยำ
3. ไดอะแฟรมคัปปลิ้งมีลักษณะเฉพาะของความแข็งแกร่งของแรงบิดสูงและมักใช้ในแรงบิดสูงและการเคลื่อนที่ด้วยความเร็วสูง เช่น ส่วนประกอบเอาต์พุตของอุปกรณ์พลังงานสำหรับรถไฟความเร็วสูง
4. ทนต่ออุณหภูมิสูง ทนต่อการกัดกร่อนของกรดและด่าง สามารถใช้ในอุณหภูมิสูงและสภาพแวดล้อมที่รุนแรง และสามารถต้านทานแรงกระแทกและการสั่นสะเทือนระหว่างการทำงานของอุปกรณ์ได้อย่างมีประสิทธิภาพ
> ความแข็งแกร่งของแรงบิดสูง สามารถควบคุมการหมุนของเพลาได้อย่างแม่นยำ สามารถทำการควบคุมที่มีความแม่นยำสูง
> ออกแบบมาสำหรับเซอร์โวและสเต็ปปิ้งมอเตอร์
> ไม่มีช่องว่างระหว่างข้อต่อเพลาและปลอก ทั่วไปสำหรับการหมุนบวกและลบ
> ความเฉื่อยต่ำ เหมาะสำหรับการทำงานที่ความเร็วสูง
> ไดอะแฟรมทำจากเหล็กสปริงที่มีความทนทานต่อการล้า
> วิธีการขันสกรูยึด
พารามิเตอร์ผลิตภัณฑ์
| พารามิเตอร์โมเดล | เส้นผ่านศูนย์กลางรูทั่วไป d1,d2 | ΦD | หลี่ | LF | LP | d3 | ส | F | เอ็ม | ขันสกรูให้แน่น (นิวเม็กซิโก) |
| GLD-19X24.5 | 3,4,5,6,6.35,7,8 | Φ19 | 24.5 | 91 | 2.7 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| GLD-26X30 | 5,6,6.35,7,8,9,9.525,10,11,12,14 | Φ26 | 30 | 1165 | 3.6 | Φ12.5 | 2.6 | 3.9 | M3 | 1.5 |
| GLD-32X38 | 6,6.35,7,8,9,9,9.525,10,12,12.7,14,15 | Φ32 | 38 | 1225 | 6.5 | Φ15 | 3.5 | 3.85 | M3 | 1.5 |
| GLD-34X38 | 6,6.35,7,8,9,9.525,10,11,12,12.7,14,15 | Φ34 | 38 | 1225 | 6.5 | Φ16 | 3.5 | 3.85 | M3 | 1.5 |
| GLD-39X47 | 6,8,9,9.525,10,11,12.7,14,15,16,17,18,19 | Φ39 | 47 | 149 | 8.5 | Φ19.3 | 4.5 | 5 | M4 | 2.5 |
| GLD-44X47 | 6,8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22 | Φ44 | 47 | 149 | 8.1 | Φ22.5 | 4.5 | 5 | M4 | 2.5 |
| GLD-56X57 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | Φ56 | 57 | 19.75 | 6.5 | Φ32.5 | 5.5 | 6.4 | M5 | 7 |
| GLD-68X68 | 16,17,18,19,20,22,24,25,28,30,30,35,38 | Φ68 | 68 | 2335 | 8.7 | Φ38.3 | 6.3 | 7.7 | M6 | 12 |
| GLD-82X87 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | Φ82 | 87 | 30 | 11 | Φ45.5 | 8 | 9.7 | M8 | 20 |
| พารามิเตอร์โมเดล | พิกัดแรงบิด (นิวเม็กซิโก)* |
ความเยื้องศูนย์ที่อนุญาต (มม.)* |
มุมโก่งตัวที่อนุญาต (°)* |
ส่วนเบี่ยงเบนตามแนวแกนที่อนุญาต (มม.)* |
ความเร็วสูงสุด rpm |
ความฝืดบิดคงที่ (NM/ราด) |
โมเมนต์ความเฉื่อย (กก.ม2) |
วัสดุของปลอกเพลา | วัสดุของกระสุน | การรักษาพื้นผิว | น้ำหนัก (ช) |
| GLD-19X24.5 | 1 | 0.12 | 1.5 | ±0.18 | 10000 | 8.19x10-4 | 170 | อลูมิเนียมอัลลอยด์ความแข็งแรงสูง | SUS304 เหล็กสปริง |
ทรีทเม้นท์อโนไดซ์ | 13.6 |
| GLD-26X30 | 1.5 | 0.15 | 1.5 | ±0.3 | 10000 | 2.7x10-4 | 820 | 32 | |||
| GLD-32X38 | 3 | 0.17 | 1.5 | ±0.36 | 10000 | 1.0x10-4 | พ.ศ. 2403 | 58 | |||
| GLD-34X38 | 3 | 0.17 | 1.5 | ±0.36 | 10000 | 1.1x10-4 | พ.ศ. 2403 | 71 | |||
| GLD-39X47 | 6 | 0.22 | 1.5 | ±0.45 | 10000 | 2.7x10-4 | 2860 | 110 | |||
| GLD-44X47 | 9 | 0.22 | 1.5 | ±0.54 | 10000 | 3.4x10-4 | 3300 | 134 | |||
| GLD-56X57 | 25 | 0.27 | 1.5 | ±0.72 | 10000 | 1.14x10-4 | 9480 | 298 | |||
| GLD-68X68 | 60 | 0.31 | 1.5 | ±0.8 | 10000 | 1.8x10-4 | 19000 | 472 | |||
| GLD-82X87 | 100 | 0.55 | 1.5 | ±0.8 | 10000 | 2.25x10-4 | 28450 | 983 |
