รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: GD ซีรีส์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
แบบอย่าง: |

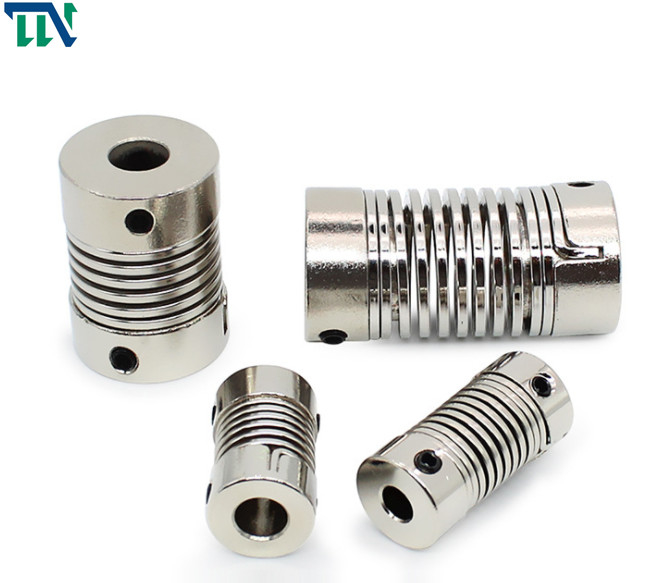

GD ข้อต่อสปริงพิเศษสำหรับตัวเข้ารหัส |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
โครงสร้าง: |
ข้อต่อสปริงพิเศษสำหรับตัวเข้ารหัส |
ขนาดเจาะ: |
16-26mm |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
แบบอย่าง: |
GD ข้อต่อสปริงพิเศษสำหรับตัวเข้ารหัส |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
โครงสร้าง: |
ข้อต่อสปริงพิเศษสำหรับตัวเข้ารหัส |
ขนาดเจาะ: |
16-26mm |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
คุณสมบัติของผลิตภัณฑ์
พื้นผิวของคัปปลิ้งถูกออกซิไดซ์ รูด้านในนั้นแม่นยำ การส่งแรงบิดมีขนาดใหญ่ และความยืดหยุ่นดีไดอะแฟรมตรงกลางทำจากวัสดุ 304 และอีลาสโตเมอร์ทำจากโพลียูรีเทนนำเข้าจากประเทศเยอรมนี
>ตัวเครื่องทำจากโลหะผสมสังกะสี
>ยางกลางทำจากเหล็กสปริง
>มีข้อดีของโครงสร้างที่เรียบง่าย มีความยืดหยุ่นดี ความเฉื่อยต่ำ และค่าเบี่ยงเบนเชิงมุมที่อนุญาตน้อยกว่า
>ติดตั้งง่าย สปริงเหล็กชดเชยรัศมี ค่าเบี่ยงเบนของเพลา
>เหมาะสำหรับไมโครมอเตอร์และเอ็นโค้ดเดอร์
>วิธีการขันสกรูชุด
Tianniu เป็นองค์กรไฮเทคของบริษัทในเครือที่เชี่ยวชาญด้านการวิจัยและพัฒนา การผลิต และการขายบริษัทมักจะใช้คุณภาพของผลิตภัณฑ์เป็นชีวิตของการพัฒนาองค์กร ยึดมั่นในหลักการขององค์กรว่า "ทำสิ่งเดียวในชีวิตเดียวและทำสิ่งหนึ่งให้ดีในชีวิตเดียว" พัฒนาและสร้างสรรค์ ทำงานอย่างรอบคอบ และรับประกันคุณภาพผลิตภัณฑ์หลักได้แก่: คัปปลิ้งไดอะแฟรม, คัปปลิ้งดอกพลัม, คัปปลิ้งสแตนเลสแบบคู่ขนาน, คัปปลิ้งสูบลม, คัปปลิ้งบล็อคเลื่อน, คัปปลิ้งปลอกขยาย และพันธุ์อื่นๆผลิตภัณฑ์นี้ใช้กันอย่างแพร่หลายในหลายสาขา เช่น เครื่องมือเครื่อง NC เครื่องตัดเลเซอร์ บอลสกรู สไลด์โมดูล อุปกรณ์อัตโนมัติอิเล็กทรอนิกส์ และอื่นๆ
พารามิเตอร์ผลิตภัณฑ์
| พารามิเตอร์โมเดล | เส้นผ่านศูนย์กลางรูทั่วไป d1,d2 | ΦD | หลี่ | LF | F | เอ็ม | ขันสกรูให้แน่น (นิวเม็กซิโก) |
| GD-16 x27 | 5,6,6.35,7,8,9,10 | 16 | 27 | 8.5 | 3 | M3 | 0.7 |
| GD-16 x35 | 5,6,6.35,7,8,9,10 | 16 | 35 | 12.5 | 3.5 | M4 | 1.7 |
| GD-26 x50 | 6,6.35,7,8,9,10,11,12,12.7,14 | 26 | 50 | 17 | 4.5 | M5 | 4 |
| พารามิเตอร์โมเดล | พิกัดแรงบิด (นิวเม็กซิโก)* |
แรงบิดสูงสุด (นิวเม็กซิโก)* |
ความเร็วสูงสุด rpm |
โมเมนต์ความเฉื่อย (กก.ม2) |
ความเยื้องศูนย์ที่อนุญาต (มม.)* |
มุมโก่งตัวที่อนุญาต (°)* |
ส่วนเบี่ยงเบนตามแนวแกนที่อนุญาต (มม.)* |
น้ำหนัก (ก.) |
| GD-16 x27 | 0.5 | 1 | 3000 | 1.02x10-6 | 1.0 | 8 | ±1.0 | 30 |
| GD-16 x35 | 0.5 | 1 | 3000 | 1.02x10-6 | 1.0 | 8 | ±1.0 | 70 |
| GD-26 x50 | 1.5 | 3 | 3000 | 1.15x10-5 | 1.2 | 8 | ±1.0 | 130 |
