รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: ซีรี่ส์ GLT
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
แบบอย่าง: |
GLT คัปปลิ้งแคลมป์ไดอะแฟรมคู่แบบสองขั้นตอน |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
โครงสร้าง: |
แคลมป์ไดอะแฟรมคู่ขั้น |
ขนาดเจาะ: |
34-82mm |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
แบบอย่าง: |
GLT คัปปลิ้งแคลมป์ไดอะแฟรมคู่แบบสองขั้นตอน |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
โครงสร้าง: |
แคลมป์ไดอะแฟรมคู่ขั้น |
ขนาดเจาะ: |
34-82mm |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |

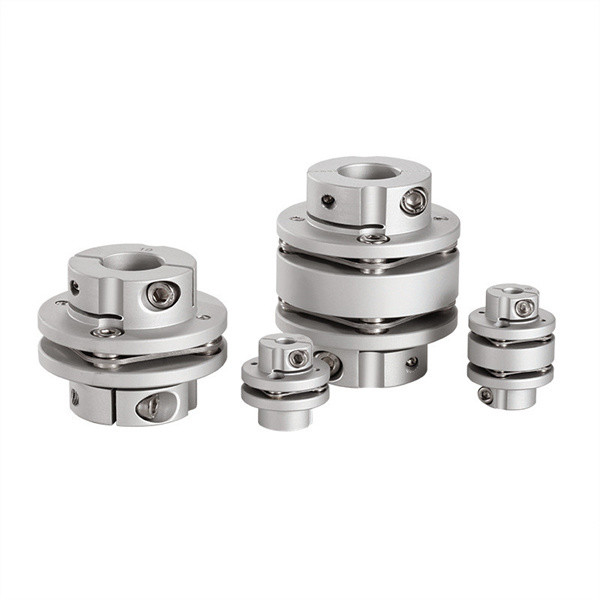

คุณสมบัติของผลิตภัณฑ์
พื้นผิวของคัปปลิ้งถูกออกซิไดซ์ รูด้านในนั้นแม่นยำ การส่งแรงบิดมีขนาดใหญ่ และความยืดหยุ่นดีไดอะแฟรมตรงกลางทำจากวัสดุ 304 และอีลาสโตเมอร์ทำจากโพลียูรีเทนนำเข้าจากประเทศเยอรมนี
คัปปลิ้งไดอะแฟรมชดเชยการกระจัดสัมพัทธ์ของเพลาทั้งสองที่เชื่อมต่อกันโดยการเสียรูปยืดหยุ่นของไดอะแฟรมเป็นข้อต่อแบบยืดหยุ่นองค์ประกอบยืดหยุ่นโลหะประสิทธิภาพสูงไม่ต้องการการหล่อลื่น มีโครงสร้างที่กะทัดรัด ความแข็งแรงสูง อายุการใช้งานยาวนาน ไม่มีการกวาดล้างการหมุน และไม่ได้รับผลกระทบจากอุณหภูมิและมลภาวะของน้ำมันมีคุณสมบัติต้านทานกรด ด่าง และทนต่อการกัดกร่อนเหมาะสำหรับการส่งเพลาในอุณหภูมิสูง ความเร็วสูง และสภาพการทำงานปานกลางที่กัดกร่อน ใช้สำหรับส่งเพลาของอุปกรณ์ทางกลต่างๆ เช่น ปั๊มน้ำ (โดยเฉพาะปั๊มแรงสูงและปั๊มเคมี) พัดลม คอมเพรสเซอร์ เครื่องจักรไฮดรอลิก , เครื่องจักรปิโตรเลียม, เครื่องจักรการพิมพ์, เครื่องจักรสิ่งทอ, เครื่องจักรเคมี, เครื่องจักรเหมืองแร่, เครื่องจักรโลหะ, การบิน (เฮลิคอปเตอร์), ระบบส่งกำลังความเร็วสูงของเรือ, ระบบส่งกำลังทางกลของลูกสูบกังหันไอน้ำ, รถตีนตะขาบและชุดเครื่องกำเนิดไฟฟ้าความเร็วสูงและ ระบบส่งกำลังทางกลกำลังสูง หลังจากปรับสมดุลไดนามิก มีการใช้กันอย่างแพร่หลายในเพลาส่งกำลังความเร็วสูง
พารามิเตอร์ผลิตภัณฑ์
| พารามิเตอร์โมเดล | เส้นผ่านศูนย์กลางรูทั่วไป d1,d2 | ΦD | ΦN | หลี่ | LF | d3 | LP | ส | เอ็ม | ขันสกรูให้แน่น (นิวเม็กซิโก) |
| GLT-34x37.5 | 5,6,6.35,7,8,9,9.525,10,11,12, | 34 | 21.6 | 37.5 | 12.15 | Φ16 | 6.8 | 3.2 | M3 | 1.5 |
| GLT-39x48 | 6,8,9,9.525,10,11,12,12.7,14,15 | 39 | 25 | 48 | 15.15 | Φ19 | 9.3 | 4.5 | M4 | 2.5 |
| GLT-44x48 |
6,8,9,9.525,10,11,12,12.7,14,15,1 6,17,18 |
44 | 29.6 | 48 | 15.15 | Φ22.5 | 9.3 | 4.2 | M4 | 2.5 |
| GLT-56x61 | 10,12,12.7,14,15,16,17,18,19,20,22,24 | 56 | 38 | 61 | 19.90 | Φ32.5 | 10.8 | 5.2 | M5 | 7 |
| GLT-68x74 | 14,15,16,17,18,19,20,22,24,25,28,30 | 68 | 46 | 74 | 24 | Φ38.3 | 14 | 6 | M6 | 12 |
| GLT-82x98 | 17,18,19,20,22,24,25,28,30,32,35,38 | 82 | 56 | 98 | 30.15 | Φ45 | 22.3 | 7.7 | M8 | 20 |
| พารามิเตอร์โมเดล | พิกัดแรงบิด (นิวเม็กซิโก)* |
ความเยื้องศูนย์ที่อนุญาต (มม.)* |
มุมโก่งตัวที่อนุญาต (°)* |
ส่วนเบี่ยงเบนตามแนวแกนที่อนุญาต (มม.)* |
ความเร็วสูงสุด rpm |
ความฝืดบิดคงที่ (NM/ราด) |
โมเมนต์ความเฉื่อย (กก.ม2) |
วัสดุของปลอกเพลา | วัสดุของกระสุน | การรักษาพื้นผิว | น้ำหนัก (ช) |
| GLT-34x37.5 | 2 | 0.12 | 1.5 | ±0.18 | 10000 | 2200 | 6.95x10-6 | อลูมิเนียมอัลลอยด์ความแข็งแรงสูง | SUS 3 0 4 เหล็กสปริง | ทรีทเม้นท์อโนไดซ์ | 49 |
| GLT-39x48 | 4.5 | 0.15 | 1.5 | ±0.23 | 10000 | 4500 | 1.7x10-5 | 85 | |||
| GLT-44x48 | 6.75 | 0.17 | 1.5 | ±0.27 | 10000 | 5500 | 2.8x10-5 | 107 | |||
| GLT-56x61 | 20 | 0.17 | 1.5 | ±0.36 | 10000 | 11000 | 8.7x10-5 | 196 | |||
| GLT-68x74 | 50 | 0.18 | 1.5 | ±0.4 | 9000 | 23000 | 2.3x10-4 | 375 | |||
| GLT-82x98 | 90 | 0.18 | 1.5 | ±0.5 | 8000 | 38000 | 1.2x10-3 | 645 |
