รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: จีเอ็ม ซีรีส์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
แบบอย่าง: |

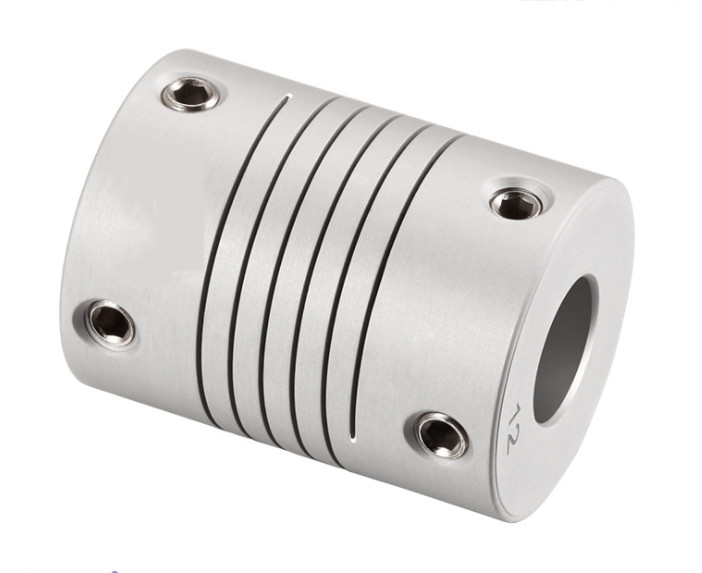

GM เกลียว setscrew coupling ไขลาน coupling |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
ขนาดเจาะ: |
12-50mm |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
แบบอย่าง: |
GM เกลียว setscrew coupling ไขลาน coupling |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
ขนาดเจาะ: |
12-50mm |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
คุณสมบัติของผลิตภัณฑ์
ข้อต่อเพลาแบ่งออกเป็นประเภททั่วไปดังต่อไปนี้ตามประเภท:
ข้อต่อไดอะแฟรมโลหะ: เหมาะสำหรับเซอร์โวมอเตอร์, ตัวเข้ารหัส, ตัวลดดาวเคราะห์, บอลสกรู, คอมเพรสเซอร์, เครื่องผสม, เครื่องจักรกระดาษ, หุ่นยนต์และอุปกรณ์ทางกลอื่นๆคัปปลิ้งรูปพลัม: เหมาะสำหรับตัวเข้ารหัส ระบบเซอร์โว ไดรฟ์สปินเดิลของมอเตอร์ เครื่องจักรบรรจุภัณฑ์ ไดรฟ์เครื่องมือกล ปั๊ม และเครื่องจักรอื่นๆข้อต่อสูบลม: เหมาะสำหรับตัวเข้ารหัส, เครื่องมือเครื่อง CNC, ระบบกำหนดตำแหน่ง, บอลสกรู, แผ่นสร้างดัชนี, ตัวลดเกียร์ของดาวเคราะห์ข้อต่อแบบสปริง: เหมาะสำหรับตัวเข้ารหัสแบบโรตารี่ สเต็ปเปอร์มอเตอร์ แท่งสกรู ฯลฯ คัปปลิ้งแบบขนาน: เหมาะสำหรับการเชื่อมต่อสเต็ปเปอร์มอเตอร์ ตัวเข้ารหัส แท่งสกรู ฯลฯ. คัปปลิ้งแบบสไลด์: เหมาะสำหรับมาตรวัดความเร็วรอบ ตัวเข้ารหัส สกรู เครื่องมือกล และเครื่องจักรอื่นๆ .คัปปลิ้งอเนกประสงค์ คัปปลิ้งแข็ง
> โครงสร้างแบบบูรณาการการใช้วัสดุโลหะผสมอลูมิเนียมที่มีความแข็งแรงสูงโดยรวม
>การกระทำที่ยืดหยุ่นเพื่อชดเชยความเบี่ยงเบนในแนวรัศมี เชิงมุม และแนวแกน
>การออกแบบสปริงพร้อมเอฟเฟกต์บัฟเฟอร์
>ออกแบบพิเศษสำหรับเอ็นโค้ดเดอร์ ไมโครมอเตอร์
>วิธีการขันสกรูชุด
พารามิเตอร์ผลิตภัณฑ์
| พารามิเตอร์โมเดล | เส้นผ่านศูนย์กลางรูทั่วไป d1,d2 | ΦD | หลี่ | L1 | L2 | F | เอ็ม | ขันสกรูให้แน่น (นิวเม็กซิโก) |
| GM-12xl8.5 | 2,3,4,5,6,6.35 | 12 | 18.5 | 1.8 | 0.4 | 3.5 | M3 | 0.7 |
| GM-15.5x21 | 3,4,5,6,6.35,7 | 15.5 | 21 | 2 | 0.4 | 3.3 | M3 | 0.7 |
| GM-15.5x23 | 3,4,5,6,6.35,7 | 15.5 | 23 | 2 | 0.4 | 3.6 | M3 | 0.7 |
| GM-19.1x19.1 | 4,5,6,6.35,7,8 | 17.5 | 23 | 2 | 0.4 | 3.6 | M4 | 1.7 |
| GM-17.5x23 | 4,5,6,6.35,7,8,10 | 19.1 | 19.1 | 2 | 0.4 | 3 | M4 | 1.7 |
| GM-19.5x24.5 | 6,6.35,7,8,9,9.525,10 | 19.5 | 24.5 | 2 | 0.4 | 3.3 | M4 | 1.7 |
| GM-25x32 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7 | 25 | 32 | 2 | 0.4 | 3.7 | M4 | 1.7 |
| GM-25.4x25.4 | 6,6.35,7,8,9,9.525,10,11,12,12.7 | 25.4 | 25.4 | 2 | 0.4 | 3.7 | M4 | 1.7 |
| GM-28.6x28.6 | 8,9,9.525,10,11,12,12.7,14 | 28.6 | 28.6 | 2.75 | 0.4 | 4.2 | M4 | 1.7 |
| GM-32x32 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18 | 32 | 32 | 2.75 | 0.4 | 5.5 | M4 | 1.7 |
| GM-32x41 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18 | 32 | 41 | 2.75 | 0.4 | 6.8 | M4 | 1.7 |
| GM-38.7x38.1 | 8,10,11,12,12.7,14,15,16,17,18,19,20,22 | 38.1 | 38.1 | 3 | 0.4 | 5.2 | M5 | 4 |
| GM-42x50 | 12,12.7,14,15,16,17,18,19,20,22,24,25,28 | 42 | 50 | 3.5 | 0.4 | 8.5 | M6 | 7 |
| GM-50x50 | 12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 50 | 50 | 3.5 | 0.5 | 8.5 | M6 | 7 |
| พารามิเตอร์โมเดล | พิกัดแรงบิด (นิวเม็กซิโก)* |
ความเยื้องศูนย์ที่อนุญาต (มม.)* |
มุมโก่งตัวที่อนุญาต (°)* |
ส่วนเบี่ยงเบนตามแนวแกนที่อนุญาต (มม.)* |
ความเร็วสูงสุด rpm |
ความฝืดบิดคงที่ (NM/ราด) |
โมเมนต์ความเฉื่อย (กก.ม2) |
วัสดุของปลอกเพลา | การรักษาพื้นผิว | น้ำหนัก (ช) |
| GM-12xl8.5 | 0.3 | 0.15 | 3 | ±0.2 | 30000 | 40 | 8.0x10-7 | อลูมิเนียมอัลลอยด์ความแข็งแรงสูง | ทรีทเม้นท์อโนไดซ์ | 4 |
| GM-15.5x21 | 0.5 | 0.15 | 3 | ±0.2 | 25000 | 80 | 2.8x10-7 | 7.7 | ||
| GM-15.5x23 | 0.5 | 0.15 | 3 | ±0.2 | 25000 | 50 | 2.9x10-7 | 9.3 | ||
| GM-17.5x23 | 0.6 | 0.15 | 3 | ±0.2 | 25000 | 85 | 3.5x10-7 | 12.7 | ||
| GM-19.1x19.1 | 0.9 | 0.15 | 3 | ±0.2 | 24000 | 130 | 7.2x10-7 | 11.6 | ||
| GM-19.5x24.5 | 1 | 0.15 | 3 | ±0.2 | 19000 | 150 | 8.1x10-7 | 16 | ||
| GM-25x32 | 2 | 0.15 | 3 | ±0.2 | 15000 | 300 | 3.5x10-7 | 32 | ||
| GM-25.4x25.4 | 2 | 0.15 | 3 | ±0.2 | 14000 | 360 | 2.3x10-6 | 26 | ||
| GM-28.6x28.6 | 2 | 0.15 | 3 | ±0.2 | 14000 | 380 | 2.3x10-6 | 39 | ||
| GM-32x32 | 3 | 0.15 | 3 | ±0.2 | 13000 | 380 | 2.5x10-6 | 57 | ||
| GM-32x41 | 4 | 0.15 | 3 | ±0.2 | 12000 | 450 | 9.6x10-6 | 65 | ||
| GM-38.7x38.1 | 6.5 | 0.15 | 3 | ±0.2 | 9500 | 400 | 2.7x10-5 | 97 | ||
| GM-42x50 | 8 | 0.15 | 3 | ±0.2 | 9000 | 500 | 7.2x10-3 | 185 | ||
| GM-50x50 | 20 | 0.15 | 3 | ±0.2 | 8000 | 785 | 8.1x10-5 | 220 |
